河道水位流量监测方案

一、引言

随着城市化进程的加快，河道水位流量的监测变得越来越重要。有效的水位流量监测不仅可以预防洪水灾害，保障人民生命财产安全，还可以为水资源的合理利用和保护提供科学依据。因此，构建一套科学、准确、实时的河道水位流量监测方案显得尤为重要。河道水位流量监测方案旨在实时掌握河道水位和流量的变化情况，为水资源管理、防洪抗旱、水生态保护等提供科学依据。通过对河道水位流量的监测，可以及时发现异常情况，为决策者提供及时、准确的信息，以便采取相应的措施，确保河道安全和水资源的合理利用。

二、监测目标

1. 实时监测河道水位变化，预测洪水发生的可能性。

2. 分析河道流量变化，为水资源管理提供数据支持。

3. 评估河道防洪设施的效果，为防洪工作提供参考。

1、河道水位：通过安装水位传感器，监测河道各断面的水位变化情况，包括最高水位、最低水位、平均水位等。

2、河道流量：通过安装流量计，监测河道各断面的流量变化情况，包括最大流量、最小流量、平均流量等。

3、水质：通过安装水质监测设备，监测河道水质的变化情况，包括水温、pH值、溶解氧、浊度、电导率等指标。

4、气象条件：监测河道周边的气象条件，包括气温、降水量、风速、风向等。

1. 自动监测：通过安装自动化的水位传感器、超声波流量计，实现实时、自动的水位和流量监测。

2. 手动监测：在关键节点或特定时段，采用人工测量的方法，对河道水位和流量进行监测。

3. 远程监测：通过网络技术，将监测数据实时传输到远程监控中心，实现远程监控。也可以利用卫星遥感技术，对河道水位和流量进行远程监测。

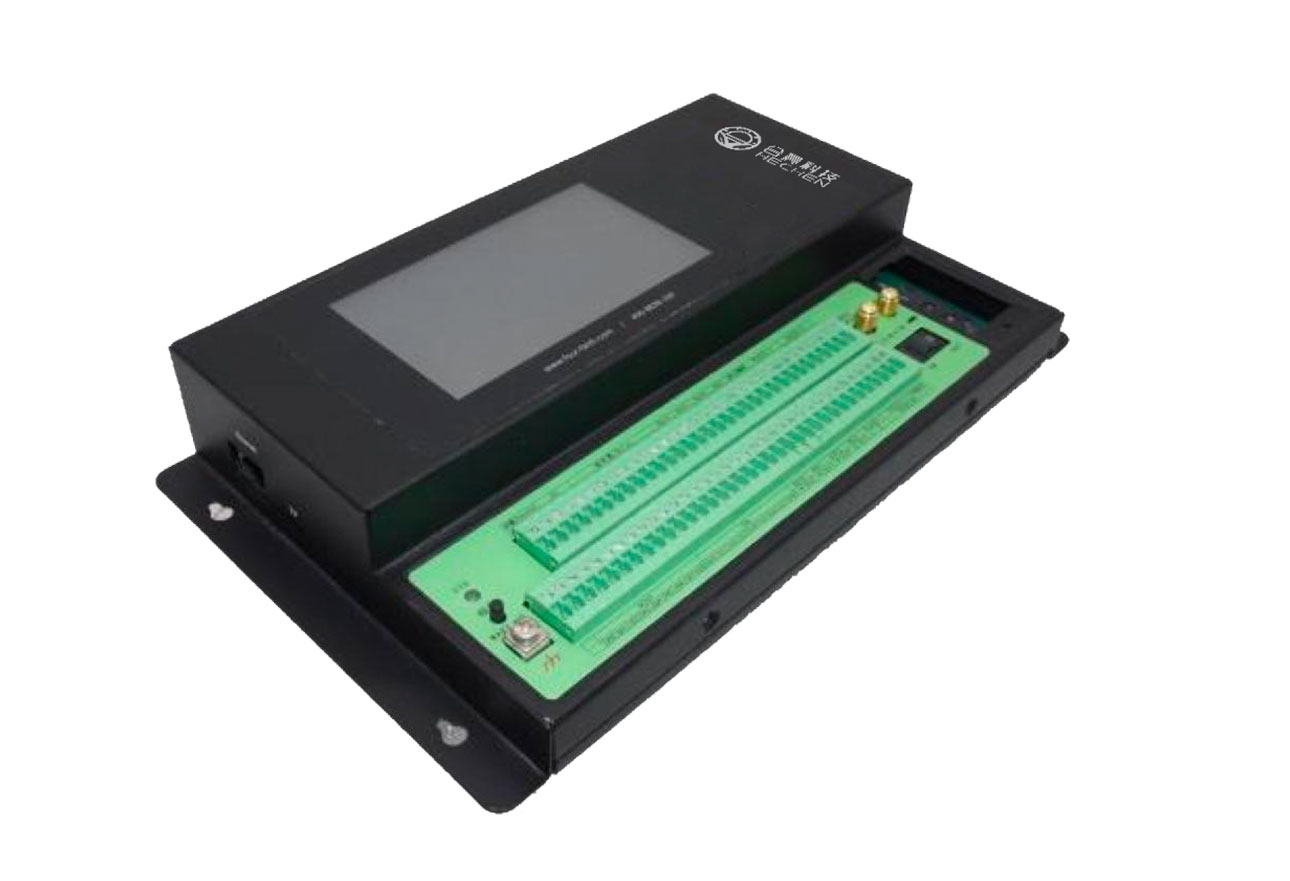

1. HC1001遥测终端机

HC1001遥测终端机 2G/3G/4G/5G/Ethernet/NB-IOT/LoRa 等通信功能于一体，实现水文/水资源/TCP Modbus 等数据的采集、存储、显示、控制、报警及传输等综合功能。采用高性能的工业级 32位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，同时提供翻斗式雨量计接口、RS232、RS485、以太网、TF 卡、SDI-12、模拟量输入、开关量输入、开关量输出和继电器接口，可满足各种不同水文/水资源及其它应用需求。同时配备4.3 寸 TFT 触摸屏，方便现场调试和参数配置。该产品可广泛适用于智慧城市项目建设中的城市内涝积水，污水水质监测，城市管道监测，雨量站监测和压力点监测等；适用于现有水利项目的雨量点监测，河道水雨情监测，水库水雨情监测，流量站，灌区，明渠监测等；适用于智慧水务项目的水厂自动化监测，水质在线监测，供水管网监测，大用水户监测，二次供水监测等；适用于地质灾害项目的崩塌、滑坡点监测，泥石流监测，表面、深部位移监测，土壤含水率监测，地声监测，孔隙水渗压自动监测，雨量、地表水位检测等。实物如图一所示。

                        图一                      图二

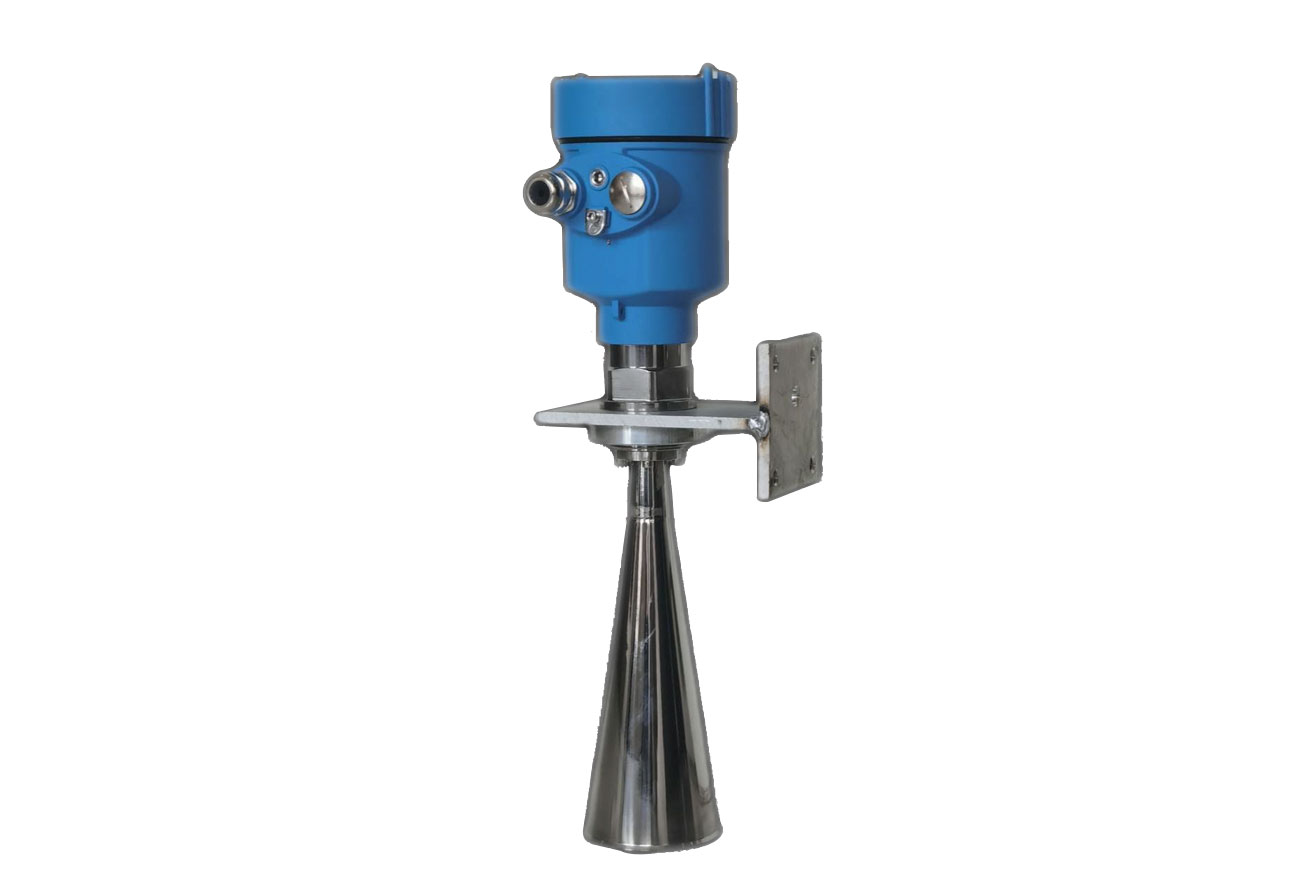

2. 雷达水位计

该雷达水位计波束角小，能量集中，具有更强抗干扰能力，大大提高了测量精度和可靠性；天线尺寸小，便于安装和加防尘罩等天线防护装置；重量轻约1KG，便于安装；测量范围最高可达70米，覆盖大型水库等水位测量；多种输出电路接口与采集系统配合；采用脉冲工作方式，雷达液位计发射功率极低，对人体及环境均无伤害。实物如图二所示。

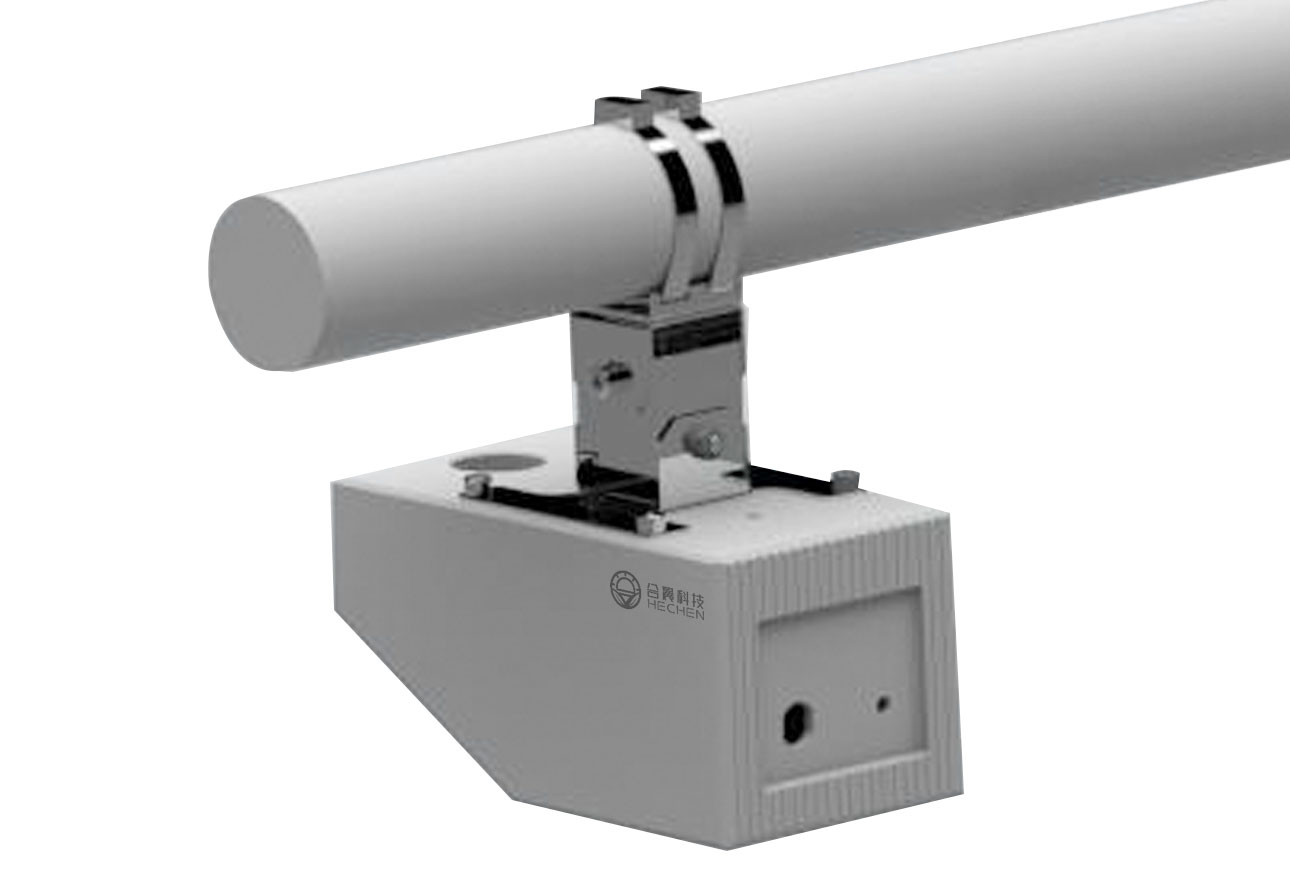

3. 雷达流量计

本款流量计是我司自主设计制造的一款高精度、低功耗、适用场景广泛的非接触式雷达流量计。该产品具有高精度，高聚焦，智能化，抗干扰， 低功耗，安装方便，免维护等优点。产品采用自主核心技术-ChannelPro 模型进行量水的计算，并考虑明渠周围环境影响进行修正。数据通过串口和无线输出，可灵活的应用于流量的远程监控和控制。实物如图三所示。

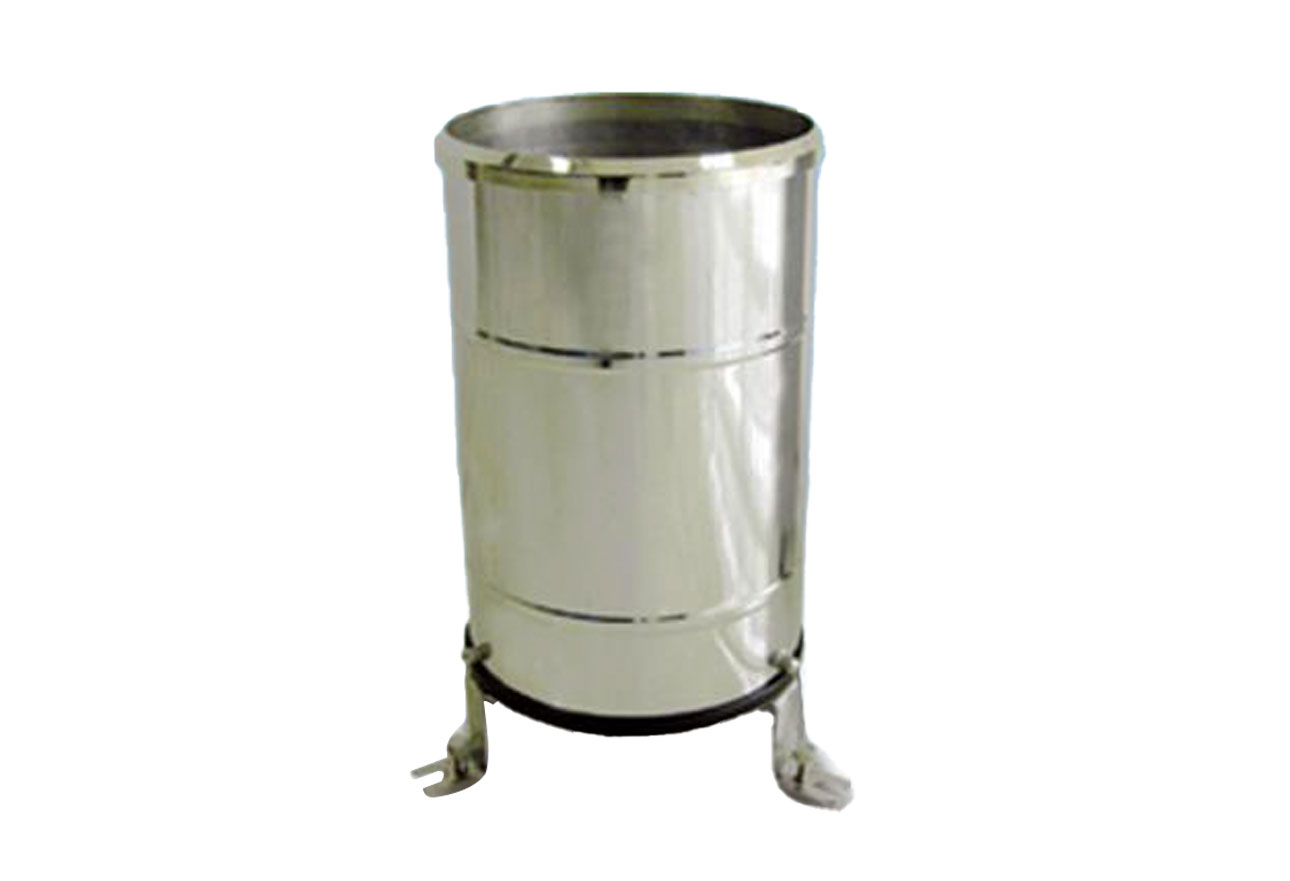

4. 雨量传感器

本产品是一种水文、气象仪器，用于测量自然界降雨量，同时将降雨量转换为以开关量形式表示的数字信息量输出，以满足信息传输、处理、记录和显示等的需要。本仪器由承雨器部件、计量部件和加热装置等组成。承雨口采用口径Φ200mm。计量组件是一个翻斗式机械双稳态秤重机构，其功能是将以mm计的降雨深度转换为开关信号输出。加热装置，可以在诸如下雪天等寒冷天气情况下接上220V，启动加热装置。实物如图四所示。

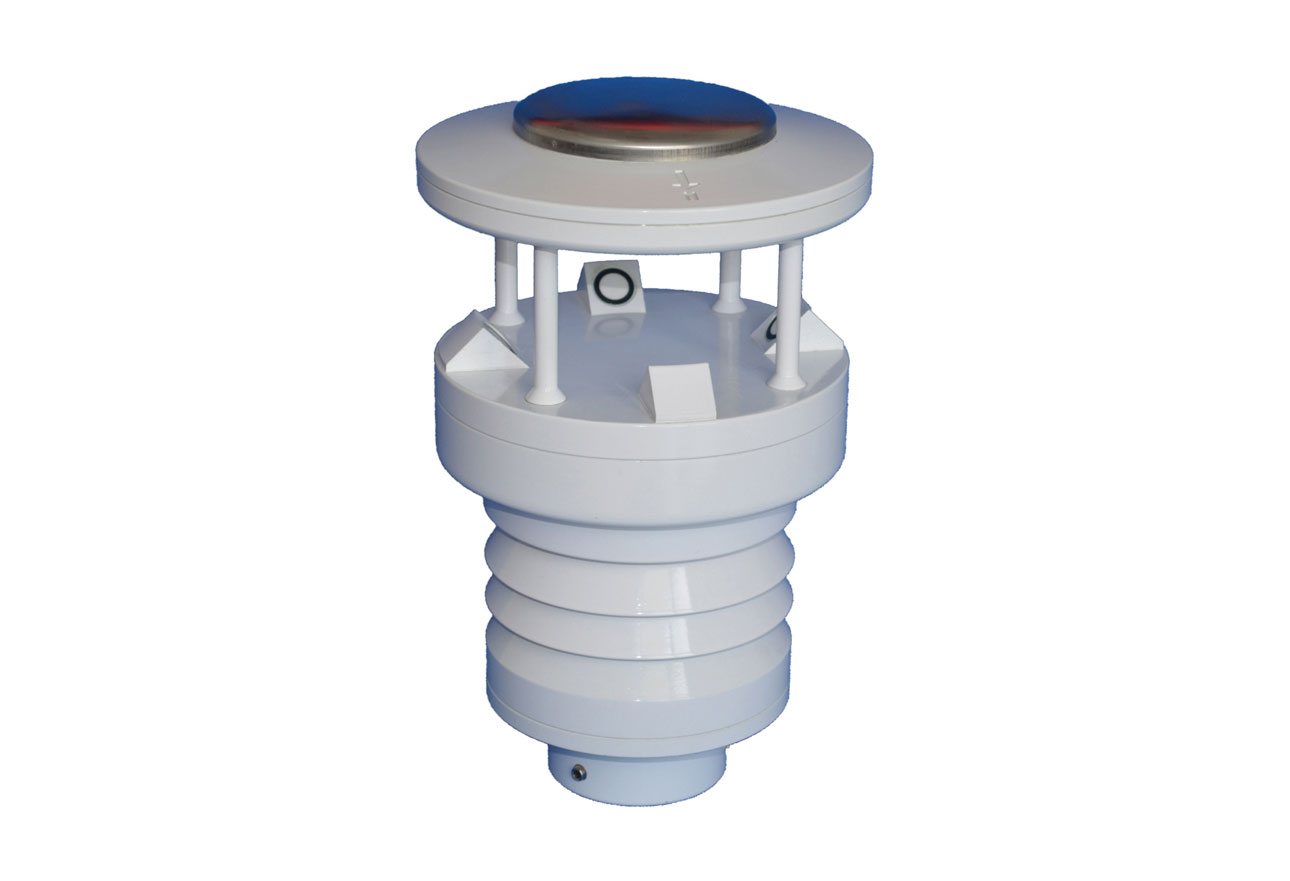

5. QXA100-气象六要素

该设备测量精度高，性能稳定；可同时测量风速、风向、温度、湿度、气压雨量六种气象参数；免维护，不需现场校准；可全天候工作，不受暴雨、冰雪等天气的影响；全金属外观，抗干扰能、抗腐蚀、抗电磁辐射能力强；结构紧凑美观，安装拆卸方便。实物如图五所示。

                   图三                  图四                    图五

 六、数据处理与分析

  1. 数据收集：通过数据采集设备，实时收集水位、流量和水质数据。

  2. 数据存储：将收集到的数据存储在数据库中，便于后续的数据分析和处理。

  3. 数据分析：通过数据分析软件，对收集到的数据进行分析，生成水位、流量和水质的变化趋势图，为决策提供依据。

  4. 数据整理：将收集到的水位、流量等数据进行整理，形成统一的数据格式。

  5. 数据报告：根据分析结果，编制河道水位流量监测报告，为决策者提供参考。

 七、预警系统

1. 建立水位和流量预警阈值，当实际监测数据超过预警阈值时，自动发出预警信号。

2. 预警信号可以通过短信、电话、网络等方式发送给相关人员。

3. 预警系统应具备快速响应能力，确保在第一时间发出预警，减少灾害损失。

4. 预警机制：根据历史数据和实时监测数据，建立河道水位流量预警机制，对可能出现的异常情况进行预警。

5. 应急响应：当出现异常情况时，启动应急响应机制，采取相应的措施，确保河道安全和水资源的合理利用。

1. 自动监测：实时在线监测，每隔一定时间（如5分钟）更新一次数据。

2. 人工监测：根据实际需要，每天或每周进行一次监测。

3. 遥感监测：根据卫星过境周期，每天或每周进行一次监测。

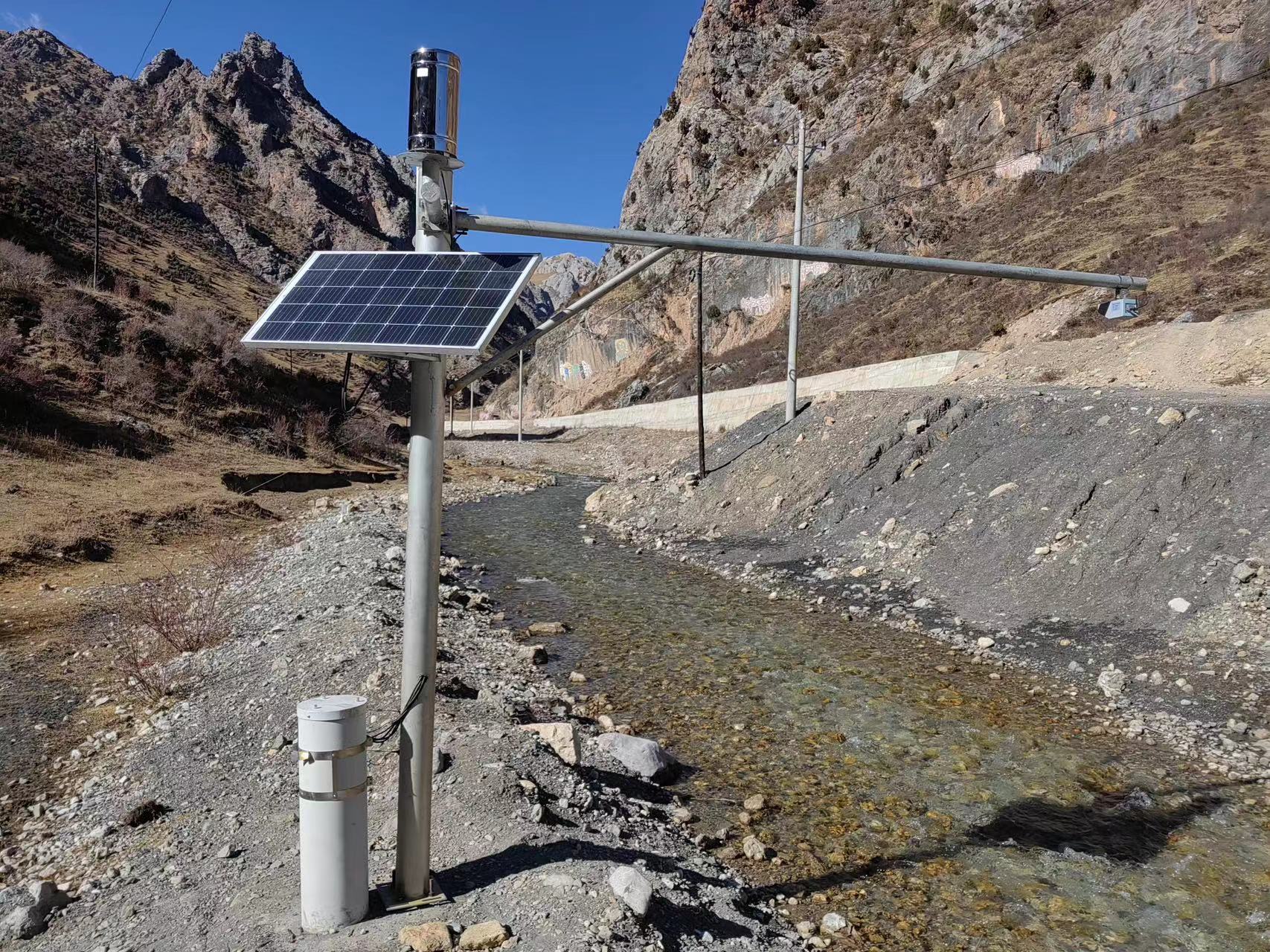

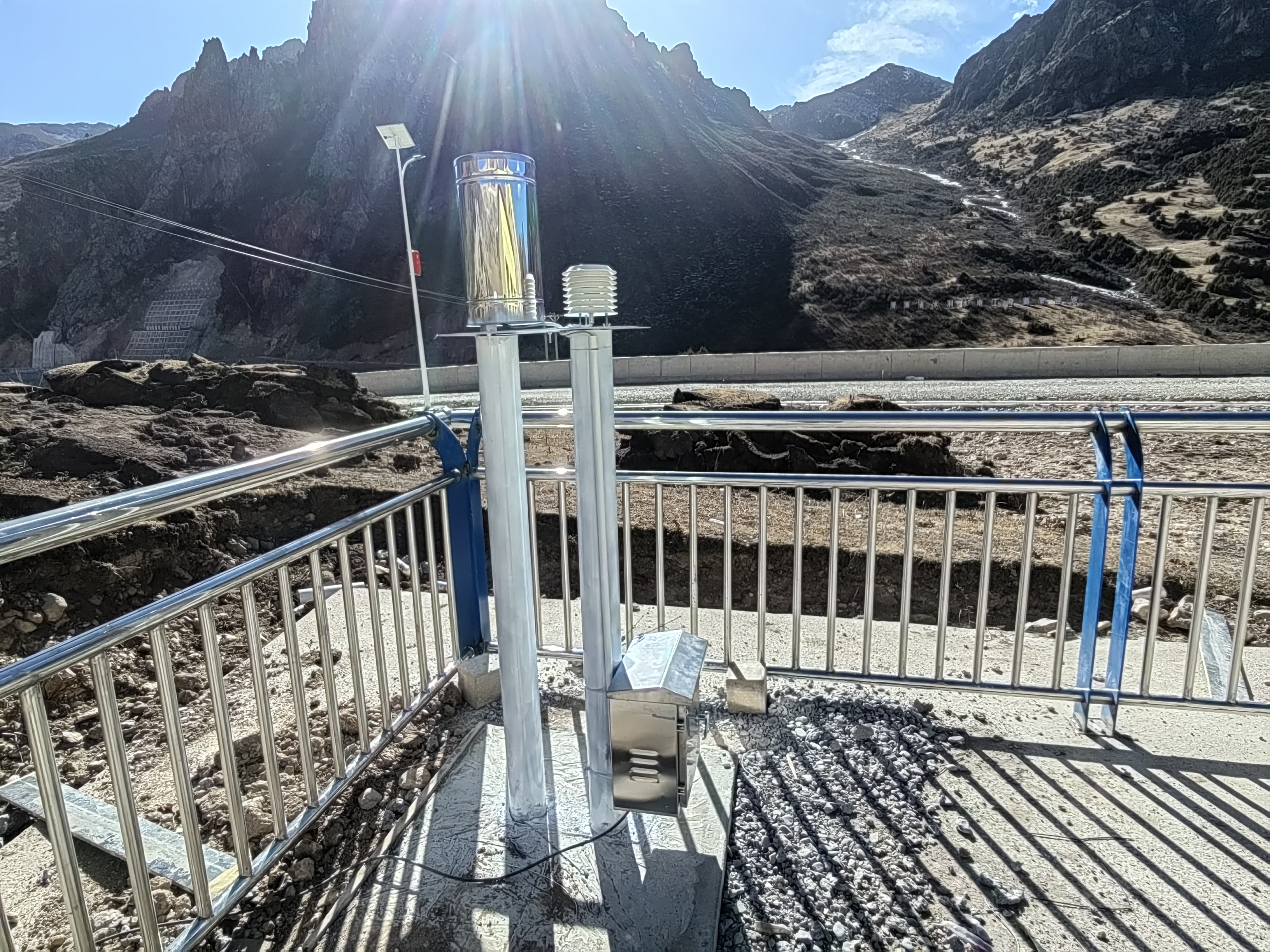

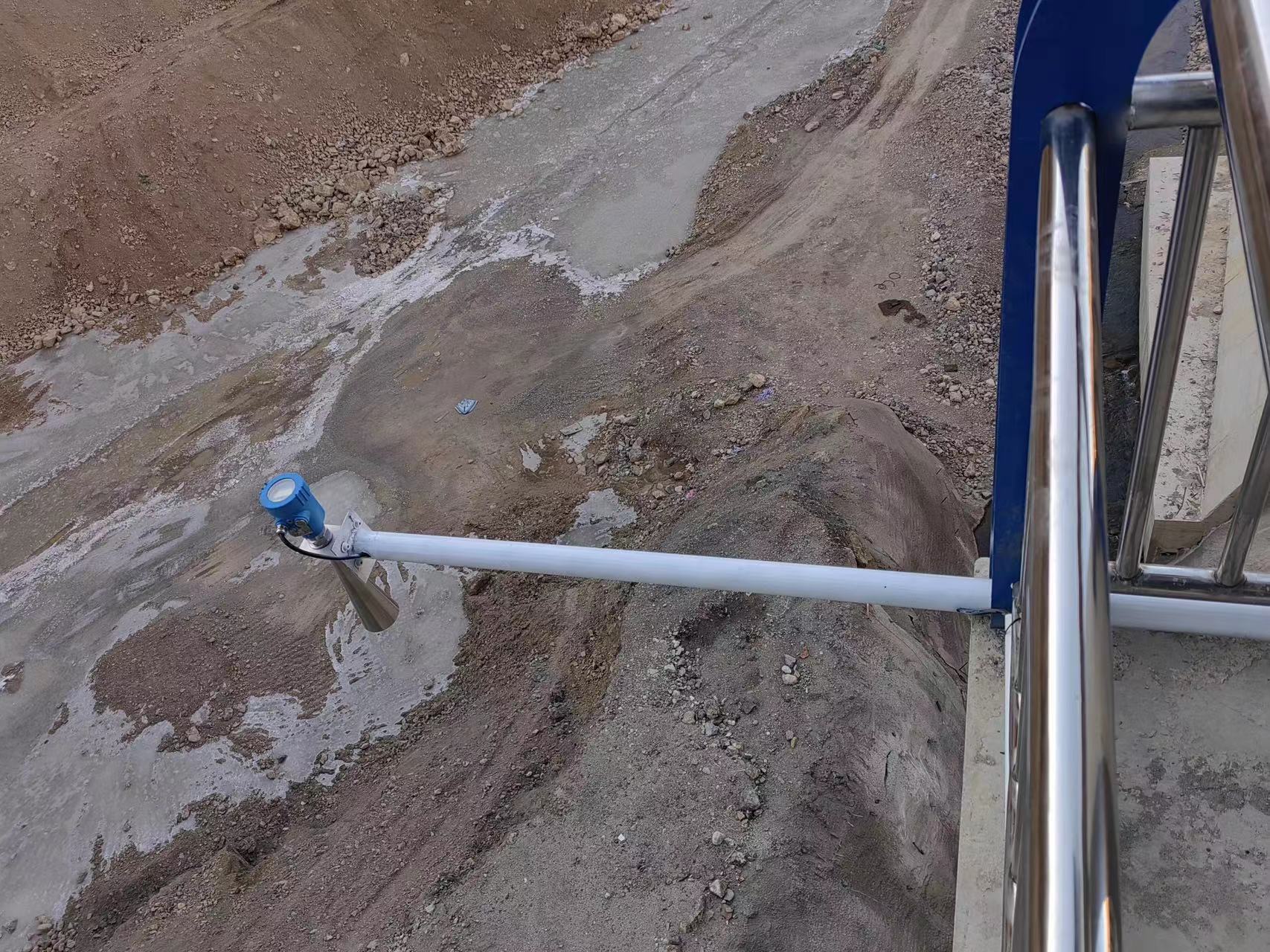

九、安装案例

河道水位流量监测是防洪工作的重要组成部分，也是水资源管理的重要手段。通过科学、准确、实时的监测，可以有效预防洪水灾害，保障人民生命财产安全，为水资源的合理利用和保护提供科学依据。因此，我们需要不断完善和优化河道水位流量监测方案，提高监测的准确性和实时性，为防洪工作和水资源管理提供更好的服务。
