“智慧井”系统

建设背景

城市中建设产生大量检查井，但缺乏有效的实时监控及管理手段（人工巡查为主）各地频现井盖丢失，路面变陷阱，威胁路人和行车安全！管理部门面临问题该如何有效监管？“井盖丢了不知道”、“井盖丢了找不到责任人”。如何通过科技手段解决以上困惑？

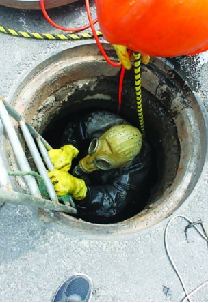

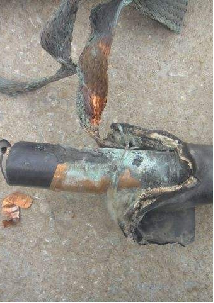

                井盖被非法开启      井下环境未知       电缆接头状态

偷盗井盖和盗窃地下线缆已成为当前影响我国市政建设和电力、通讯安全的一个突出问题。目前所能有的解决办法一是人防，二是物防。人防的困难主要是监管区域太广，不能24小时全时段防范到位，效率低，成本大。物防也有局限性，成本过高，防范有限。城市雨水井盖、污水井盖、通讯缆线井盖等，除了容易丢失之外，这些井盖材质不一、质量不等，很多井盖经受日晒雨淋、车辆碾压，很容易成为“马路黑洞”，给过往车辆、行人埋下安全隐患。管理部门面临问题该如何有效监管？“劣质井盖源头如何管控”、“井盖损坏不能及时更换”、“出现事故追责周期长”。如何通过科技手段解决以上困惑？

理念概述

基于智慧井物联网理念
根据城市井盖分布的特点，充分结合实际应用场景，因地适宜，通过建设低功耗、窄带物联网（NB－IOT/LORA）的方式，无需布线即可快速实现“城市井”智能云实时监测物联网系统的部署，极大缩短实时监测系统的施工时间、降低系统的实施成本。实现对井盖状态（开启、位移、倾斜）及井下状态（温度、液位、毒害气体浓度、电缆接头局放）进行监测、实时报警、自动巡检、及时处置等功能、同时考虑到井盖开启的安全性和重要性，可对井盖加装智能防盗锁通过本地及远程二次鉴权开启方式保障井盖安全，智慧井盖系统进一步提高市政管理的信息化、智能化水平，为智慧城市奠定行业应用基础。

智慧井监控整体架构

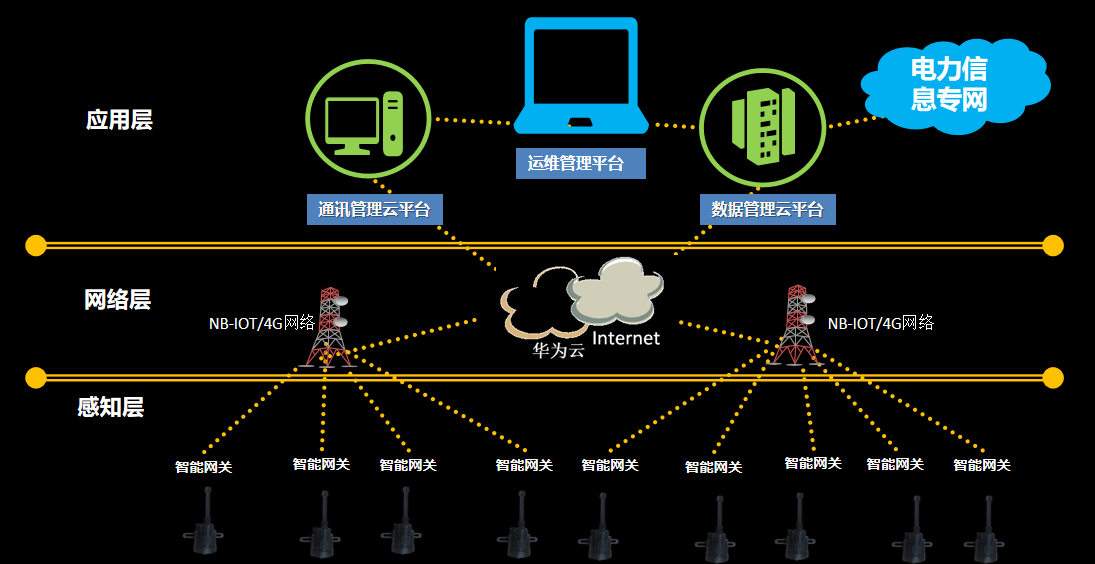

网络拓扑结构

智慧井监测终端-汇聚网关

产品简介：

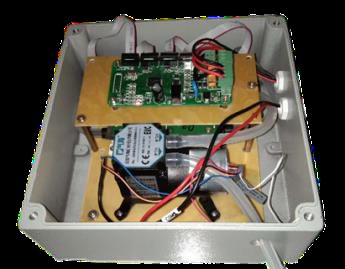

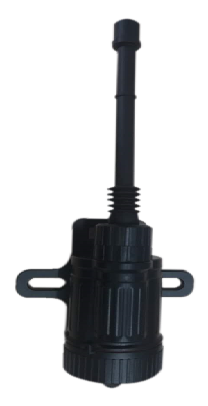

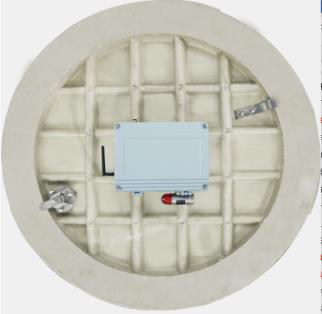

HC01安装在井盖下方（井壁），配备高灵敏度磁感应开关传感器，当井盖被打开后及时报警，方便管理部门对井盖进行信息采集及应急情况处理。设备主要可实现井盖运行状态进行有效的监控，同时配合管理平台的应用，保障了智慧城市建设的顺利实施。

安装在井盖下方（井壁），内置通用无线组网模块、电压监测传感器、数据处理模块等，可实现360°全向感应；内置一节锂电池19000mA(外加超级电容，基础功能可以使用3年以上）。内置天线，IP68级别防水。（选配YW液位传感器、QT气体传感器、CW测温传感器、电缆接头局放传感器）电压监测，可设置心跳包，当井盖被打开第一时间进行报警。安装简单灵活，实时监测，远程监管。

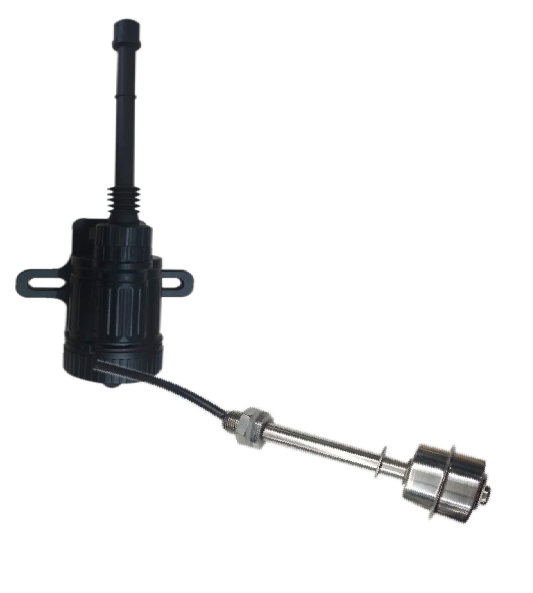

介质温度：≤120℃介质比重：≥0.40（按订货要求供货）测量精度：500~1000mm≤±1.5%负载电阻：０～750Ω>1000≤±1.0%测量范围：500～6000mm(按订货要求供货)

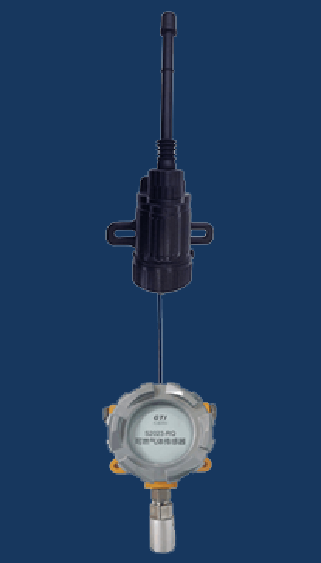

采用气体扩散式采集监测可燃气体CH4（甲烷）
甲烷(CH4) 量程：0-100%VOL，误差：±5% FS

智慧井监测终端-QT

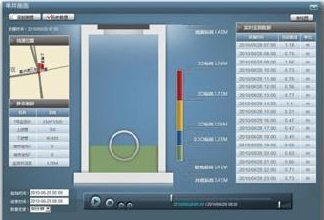

井盖监测+井下液位监测+井下有毒气体智能检测

内置GPRS、NB-IOT和LORA通用模组，可根据应用场景灵活选择相对应的通信方式

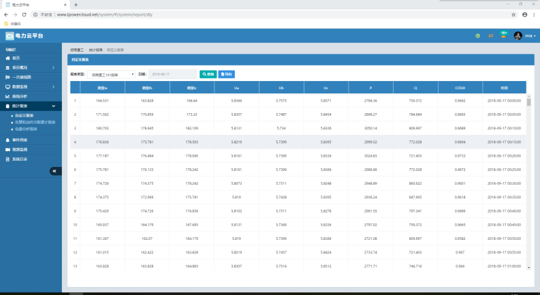

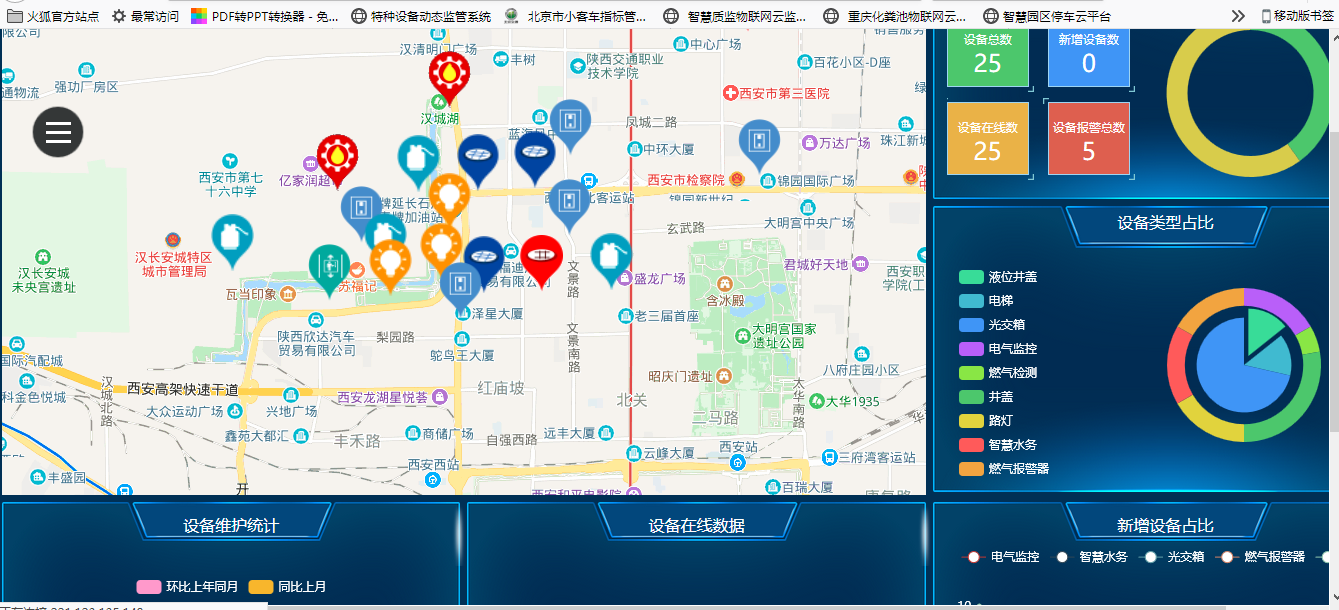

云平台功能及特点（以技术整合“夯实智慧井安全”）

通过以上解决方案，配合智能后台管理系统，实现作业流程规范化管理，大幅提升巡视效率与精益化管理水平。

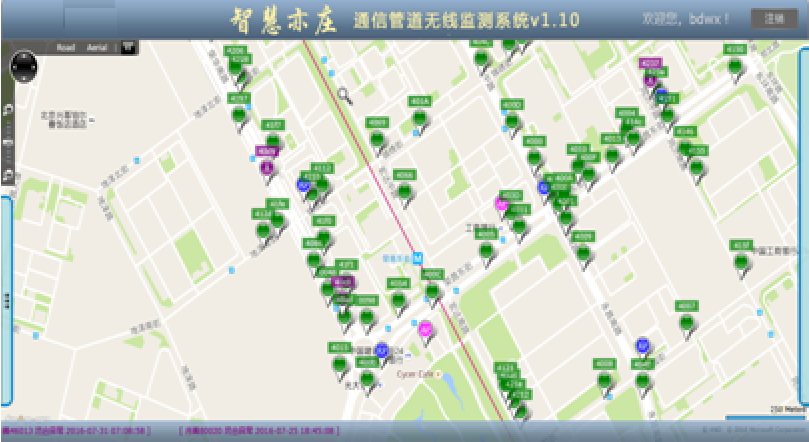

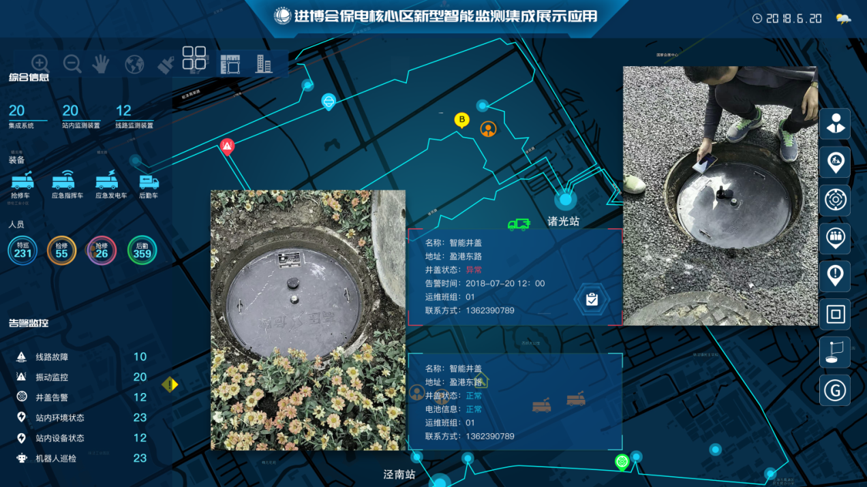

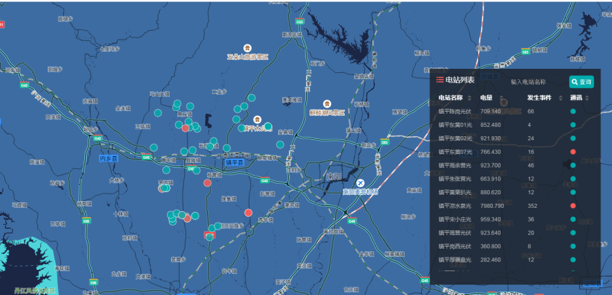

报警定位：报警实时传输、高亮定位报警、短信发送；报警处置：派发工单、现场维修、报警清除、报警知识库；电缆中间接头监测：电缆中间接头温度监测；井盖监测：井盖破损监测、井盖倾角监测、终端定时发送、监控实时查看;通信:NB-IOT公网、433/ zigbee专网、4G/有线网络；报警巡检：转发巡检人员、现场处置、照片回传；其他监测：有毒气体监测、水位监测。

信号传输管理：NB-lot窄带物联网技术，穿透性强，可以从地下穿透井盖，低功耗、广覆盖、大连接

环境监测管理：电缆中间接头温度监测后台可查看、环境监测后台可查看当前井下环境数据与工作状态、未授权开启以及环境超预警值后台报警功能。

锁具钥匙授权管理：智能管理控制何人、何地、开哪些锁，管理平台实时授权开关锁权限，开锁日志信息实时上传云端。
