一、超声波明渠流量计测流方案

超声波明渠流量计测流系统的组成包括：超声波明渠流量计、堰槽、遥感终端、监测平台；超声波明渠流量计可以通过数字（485、232）或者模拟（4-20mA）的方式将测量结果传输测量到遥测终端；再通过2G/3G/4G/GPRS/NB等网络传输到监管部门的监测平台，实现河道、湖泊、灌溉、排污口等液位流量的远程监测。

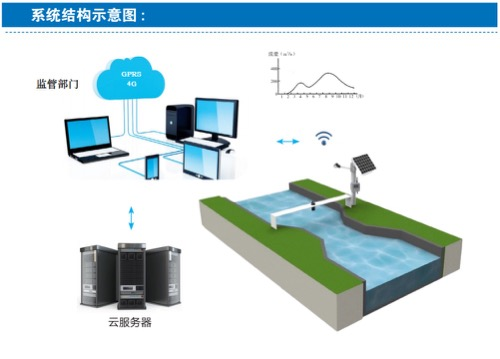

1.1超声波流量计测流方案示意图：

1.2 系统特点

●非接触式测量、安全低损、维护少

●可测三角堰、矩形堰、巴歇尔槽、矩形渠、梯形渠、U型渠等多种工况

●全天候工作，抗干扰能力强

●测量运行和间隔模式相结合，节能降耗

●多种接口方式提供，便于接入平台系统

●多种通讯协议，适用不同用户

●IP68防水设计，适用各种野外环境

二、超声波明渠流量计介绍

根据流体力学原理可知：明渠内的流量越大，液位越高；流量越小，液位越低。另外，一般明渠内水流量大小还与渠道的横截面积、坡度、粗糙度有关。

如果在渠道内安装几何尺寸和堰板材料固定的量水堰槽后，流量与液位就建立了确定的对应关系。这样量水堰槽就把流量测量转成了易于实现的水位测量。常用的量水堰槽种类有三角堰、矩形堰和巴歇尔堰槽三种。

简言之，水力学法测量流量的原理为：首先测量出量水堰槽内水流的液位，再根据“水位-流量”的水力学关系公式，求出流量。

2.1安装示意图

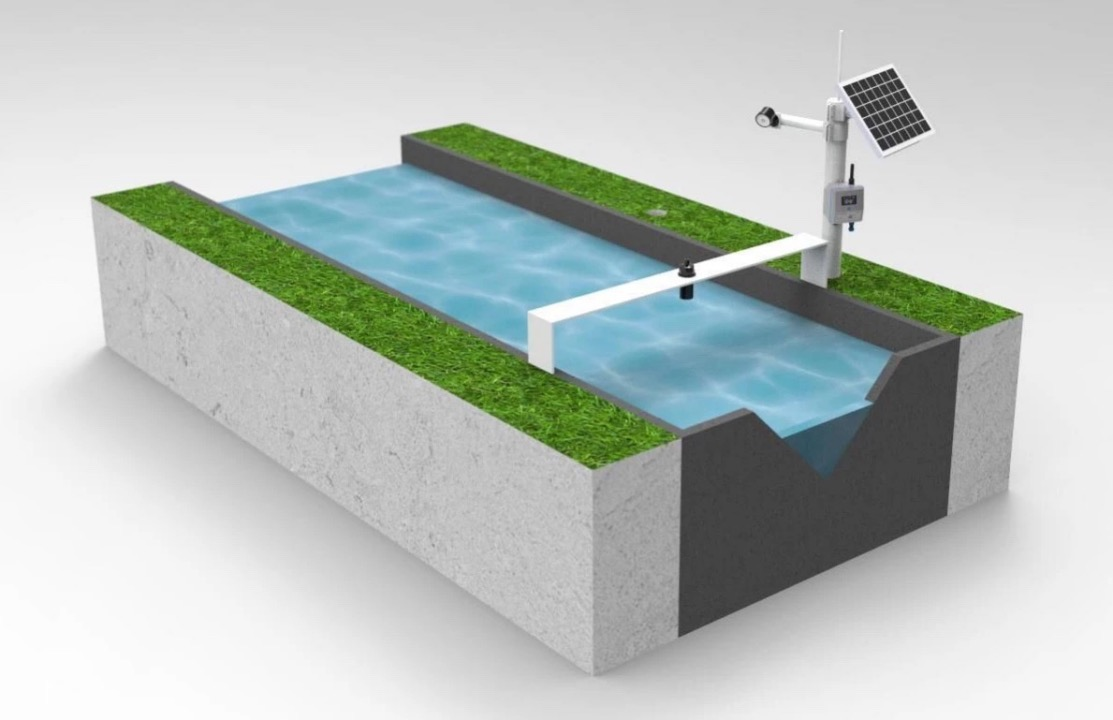

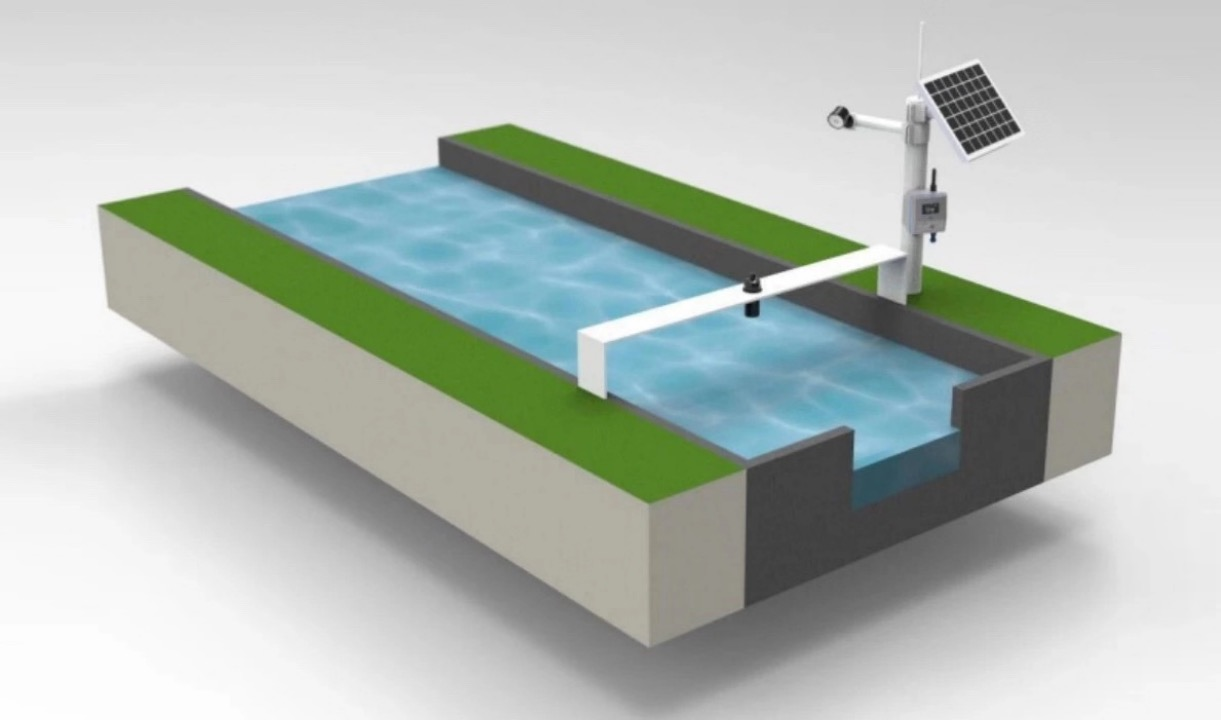

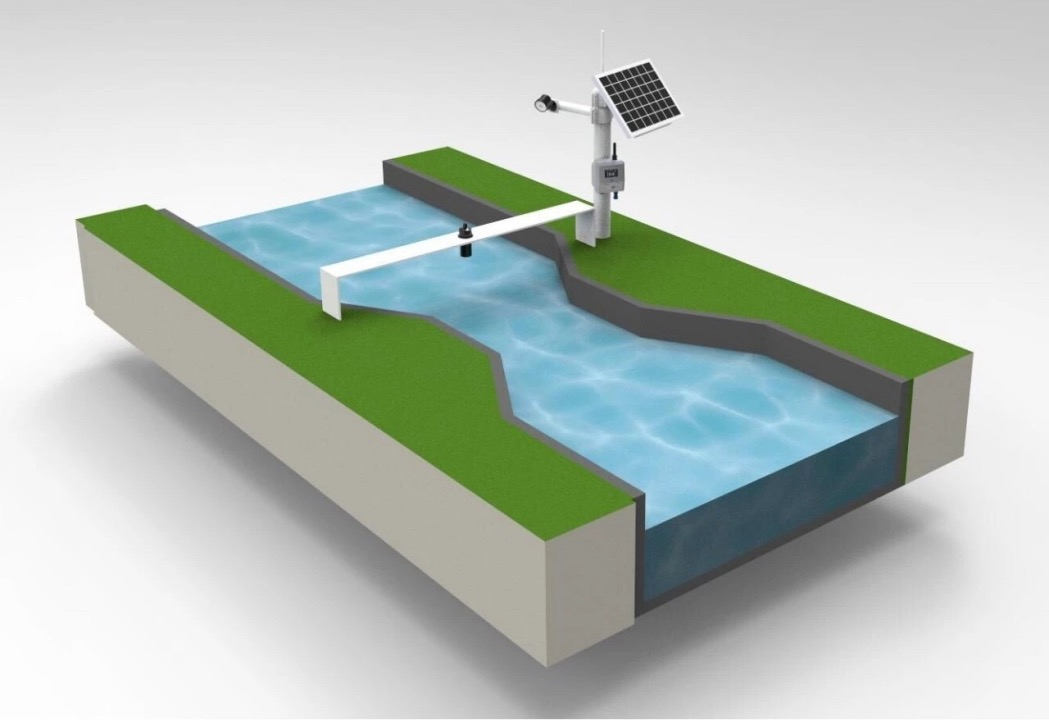

巴歇尔槽:              矩形堰：                    三角堰:

2.2 产品特性

●非接触式测量，不受污水的腐蚀和粘污。√传感器直接测流动水面的液位，不用使用静水井,可以防止因使用静水井,污水中的悬浮物、泥沙等堵塞连通管，造成静水井与量水堰槽内水位不一致，或因冬季结冰，形成虚假液位，从而导致流量测量错误。

●通过键盘设置仪表参数，可与各种量水堰槽配用。以适应地表明渠、地下涵管等不同的应用条件。

●全天候工作，抗干扰能力强

●多种接口方式提供，便于接入平台系统

● IP68 防水设计，传感器为ABS外壳全密封结构，可耐腐蚀，在潮湿环境里可长期可靠运行，适用各种野外环境

2.3 应用场景

● 江河、湖泊、水库等水文测量

●河道、灌渠、防汛、排污等水位流量监测

2.4 技术参数
