HC1003 遥测终端

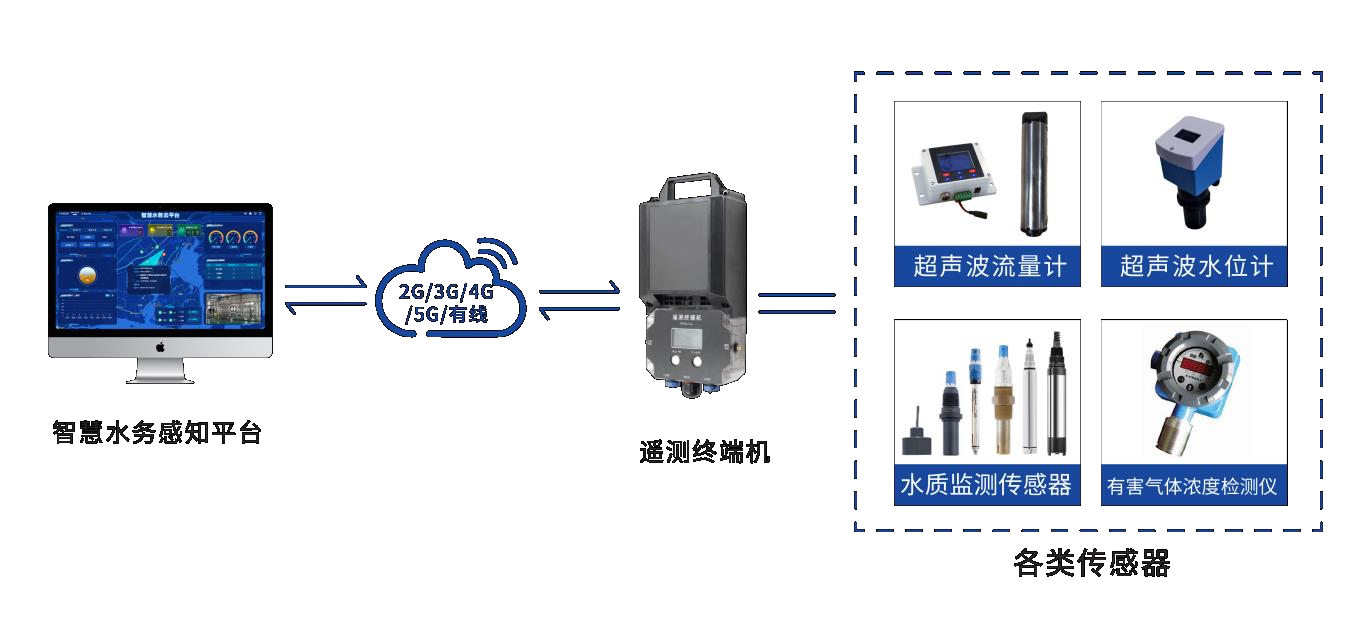

HC1003 遥测终端，管网遥测终端机是合晨自主研发的高防护等级、低功耗、抗腐蚀能力强的高性能测控终端产品，产品集数据采集、数据存储、供电、显示、数据传输和报警等综合功能于一体，采用 2G/3G/4G/NB-IOT/Cat1/LoRa 等无线通信功能，产品应用无需外部供电、安装便捷、免维护，支持户外 GNSS 定位。

产品应用

产品可应用于污水管网、雨水管网、供水管网、窨井、入河入海排口、地下水、蓄水池的压力、水位、流量、流速和水质数据等监测；以及燃气管网、石油、化工、冶金、炼化、燃气输配等行业的监测等领域。

产品特色

一体化设计：集 RTU、显示、机箱、通讯、供电系统为一体，实现的数据采集、存储、供电、显示、传输和报警等综合功能于一体

工业级设计：宽温设计，耐高低温，耐强电磁干扰，适用于各种恶劣的现场。采用完备的系统保护机制和防掉线机制，保证终端永远在线
AI功耗设计：支持多种工作模式（包括自报式、兼容式、省电模式等），最大限度降低功耗
内置锂电池：超大容量，续航时间 24 个月，最大续航时间 60 个月；支持定期充电（选配）
输出电源：提供可控 12V@100mA 的输出电源，对外设供电源
通信方式：4G、（Cat 1、NB-IOT、LoRa 和Bluetooh选配）
配置方式：支持合晨小助手 APP 无线配置方式、设备管家云平台
专业天线：窨井高增益天线、保障信号强度、突破各种阻碍
远程管理功能：支持远程参数配置（同时支持平台配置方式和短信配置方式）、远程程序升级。提供功能强大的中心管理软件，方便设备管理（可选）

HC1003 遥测终端

●工业级 32 位通信处理器

●IP 68等级，适合窨井管道应用

●电池可选38AH/76AH/150AH(可充/一次性)

●集传统水文遥测终端机功能与2.5G/3G/4G/NBIoT 传输功能于一体

●《水文监测数据通信规约》、《水资源监测数据传输规约》

硬件参数
电气规格

CPU
工业级32位通信处理器电池
76Ah@7.2V（可选 38Ah/152Ah）

FLASH
512KB
工作功耗
＜60mA@DC7.2V（平均电流）

SRAM
80KB
待机功耗
≤40uA@DC7.2V

SPI Flash
16MB（可选 32MB、64MB、128MB）
待机电流
3G：<530mA (12V) 4G：<600mA (12V)

环境要求

物理特性

屏幕工作温度
-20～70ºC（-4～158℉）
外壳
ABS+PC，IP68

工作温度
-40～80ºC（-40～167℉）
外形尺寸
149.1*79*311mm (长 x 宽 x 高，不包括天线和安装件)

储存温度
-40～85ºC（-40～185℉）
重量
约 2kg（76Ah）

屏幕存储温度
-30～80ºC（-22～176℉）
接口类型

相对湿度
95%(无凝结)
串口
1 个RS485 接口，内置 15KV ESD 保护，串口参数如下：
数据位：5、6、7、8 位
停止位：1、1.5、2 位
校验：无校验、偶校验、奇校验、SPACE 及 MARK 校
验串口速率：110~230400bits/s

压力变送器参数

天线接口
蜂窝：1 个标准 SMA 阴头天线接口，特性阻抗 50 欧
LoRa：1 个标准 SMA 阴头天线接口，特性阻抗 50 欧

测量介质
气体或液体的压力
SIM/UIM 卡接口
支持1.8V/3V SIM/UIM 卡，内置 15KV ESD 保护

量程
0~1.6MPa，其他量程可定制
应用接口
2 路模拟量输入接口（16 位 AD、支持 4-20mA 电流信号输入，可选 0-5V 电压信号输入）
2 路开关量输入接口（光隔离）
逻辑0：湿节点 0-3VDC，或干节点导通逻
辑1：湿节点 5-30VDC，或干节点断开
2 路受控输出电源（额定电源 12V/1A 内置过流保护）12V/100mA
1 路 type-c 充电接口（锂电池版

压力类型
表压

精确度
最大±0.5％ FS,可选配±0.25％ FS

稳定性
±0.3%FS/年(最大值)

外壳防护
IP65，耐高温耐腐蚀

硬件参数		电气规格
CPU	工业级32位通信处理器	电池	76Ah@7.2V（可选 38Ah/152Ah）
FLASH	512KB	工作功耗	＜60mA@DC7.2V（平均电流）
SRAM	80KB	待机功耗	≤40uA@DC7.2V
SPI Flash	16MB（可选 32MB、64MB、128MB）	待机电流	3G：<530mA (12V) 4G：<600mA (12V)
环境要求		物理特性
屏幕工作温度	-20～70ºC（-4～158℉）	外壳	ABS+PC，IP68
工作温度	-40～80ºC（-40～167℉）	外形尺寸	149.179311mm (长 x 宽 x 高，不包括天线和安装件)
储存温度	-40～85ºC（-40～185℉）	重量	约 2kg（76Ah）
屏幕存储温度	-30～80ºC（-22～176℉）	接口类型
相对湿度	95%(无凝结)	串口	1 个RS485 接口，内置 15KV ESD 保护，串口参数如下：数据位：5、6、7、8 位停止位：1、1.5、2 位校验：无校验、偶校验、奇校验、SPACE 及 MARK 校验串口速率：110~230400bits/s
压力变送器参数		天线接口	蜂窝：1 个标准 SMA 阴头天线接口，特性阻抗 50 欧 LoRa：1 个标准 SMA 阴头天线接口，特性阻抗 50 欧
测量介质	气体或液体的压力	SIM/UIM 卡接口	支持1.8V/3V SIM/UIM 卡，内置 15KV ESD 保护
量程	0~1.6MPa，其他量程可定制	应用接口	2 路模拟量输入接口（16 位 AD、支持 4-20mA 电流信号输入，可选 0-5V 电压信号输入） 2 路开关量输入接口（光隔离）逻辑0：湿节点 0-3VDC，或干节点导通逻辑1：湿节点 5-30VDC，或干节点断开 2 路受控输出电源（额定电源 12V/1A 内置过流保护）12V/100mA 1 路 type-c 充电接口（锂电池版
压力类型	表压
精确度	最大±0.5％ FS,可选配±0.25％ FS
稳定性	±0.3%FS/年(最大值)
外壳防护	IP65，耐高温耐腐蚀
