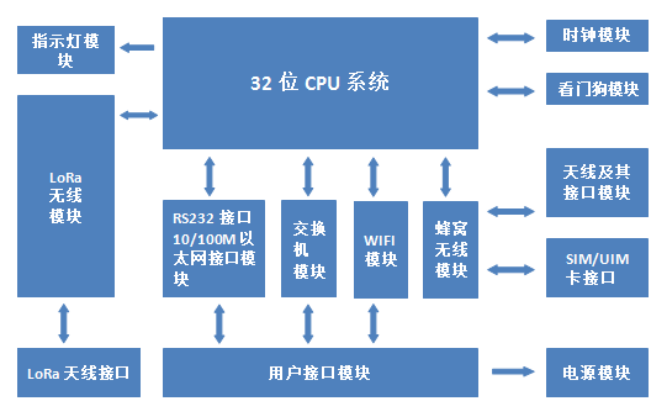

硬件系统
|
|
LoRaWAN
|
|
处理器
|
工业级32位通信处理器
|
通信标准及频段
|
产品系列支持全球各地多种频段(433/470/780/868/915 MHz)
|
FLASH
|
16MB（可扩展至64MB）
|
室内/市区通信距离
|
2km
|
DDR2
|
128MB
|
户外/视距通信距离
|
9km
|
供电及功耗
|
|
发射功率
|
<30dBm
|
标准电源
|
DC 12V/1.5A
|
灵敏度
|
<-140dBm
|
供电范围
|
DC 5～36V
|
通信理论速率
|
6级可调（0.3、0.6、1.0、1.8、3.1、5.5Kbps）
|
工作条件
|
|
物理特征
|
|
工作温度
|
-35～+75ºC（-31～+167℉）
|
防护等级
|
金属外壳，保护等级IP30
|
存储温度
|
-40～+85ºC（-40～+185℉）
|
外形尺寸
|
157x97x25 mm （不包括天线和安装件）
|
电磁隔离保护
|
1.5 kV RMS
|
重量
|
440g
|
相对湿度
|
95%（无凝结）
|
接口
|
|
待机
|
4G:156~170mA@12VDC 3G:162~201mA@12VDC 2G:134~193mA@12VDC
|
WAN/LAN接口
|
WAN/LAN可配置，1个10/100M以太网口（RJ45插座），自适应MDI/MDIX，内置1.5KV电磁隔离保护
|
通信
|
4G:310~494mA@12VDC 3G:294~412mA@12VDC 2G:174~201mA@12VDC
|
LAN接口
|
1个10/100M以太网口（RJ45插座），自适应MDI/MDIX，内置1.5KV电磁隔离保护
|
|
|
串口
|
1个RS232串口（或RS422/RS485），内置15KV ESD保护，串口参数如下：
数据位：5、6、7、8位
停止位：1、1.5（可选）、2位
校验：无校验、偶校验、奇校验、SPACE（可选）及MARK校验（可选）
串口速率：2400~115200bits/s
|
|
|
天线接口
|
蜂窝：1个标准SMA阴头天线接口，特性阻抗50欧
LoRa：1个标准SMA阴头天线接口，特性阻抗50欧
WIFI：1个标准SMA阳头天线接口，特性阻抗50欧
|
