HC7605-BD 北斗数传终端
●工作电压为7V~36V，待机功耗为不大于1.2W
●体积小、功耗低，连接简单、操作方便
●内部集成了北斗多频天线、射频、基带以及主控等功能单元
●广泛应用于卫星通信、船载导航监控，以及应急救援等领域
RDSS参数
接收信号灵敏度：≤-124.6dBm
误码率≤1×10-5
方位角0°～360°
俯仰角20°～75°
发射ERIP：6dBW～19dBW
方位角0°～360°
俯仰角20°～75°
载波抑制：≥30dBc
调制相位误差：≤3°
定位/通信：定位、通信成功率：≥95%（无明显干扰情况下）
定位精度：≤100米
锁定时间：冷启动首捕时间： ≤2 s
失锁重捕时间： ≤1 s
（RDSS功能单元供电开始计时）
RNSS参数
输入频点：RNSS B1 + GPS L1
数据更新率：≥1Hz（默认1Hz）
首次定位时间：冷启动时间：≤35s
热启动时间：≤2s
重捕获时间：≤2s
（开阔地，无明显干扰）
定位精度：水平：≤5m
高程：≤10m
（开阔地）
测速精度：≤1.0m/s
灵敏度：捕获：-144dBm
跟踪：-159dBm
工作电压：7V~36V
串口类型：RS232（DB9接头）：默认配置
RS422、RS485、网口（仅支持UDP协议）：选配，需用户提出
串口波特率：4800~115200bps（默认19200bps）
待机功耗：≤1.2W
发射功耗：≤5W（瞬态功耗，≤200mS）
电源供电：19V时，输出电流500mA以上
工作温度：-25～+70℃
存储温度：-40～+85℃
SIM卡工作温度：-20～+60℃
重量：≤450g（仅为主机重量，不包括电缆线）

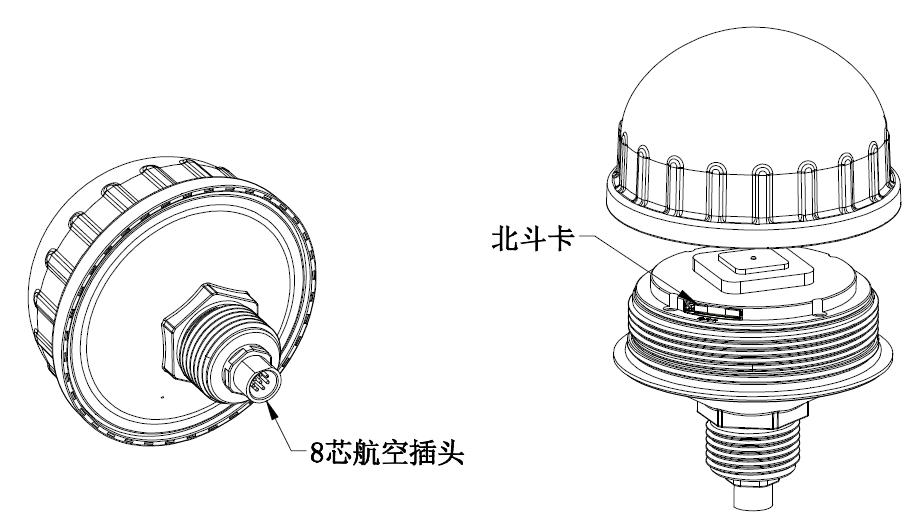

产品接口
